Aşındıkça Kirlenir

Kirlendikçe Aşınır



 1 mikron DERİN FİLTRELEME SİSTEMLERİ ile yağınızı uzun süre kullanın, arızaları azaltın, makinenizi koruyun 0554 3413152

NEDEN MİKRON FİLTRE - NASIL BİR FİLTRE ALMALIYIM

1- YAĞ ÖMRÜNÜ UZATMAK: Bu ifadeyi doğru tanımlamak gerek. Yağın bir ömrü vardır, oksidasyon değeri (TAN) ve viskozite değişimi ile belirlenir. Makine ve ekipmanda kullandığımız yağ çok daha erken değiştirilmek zorundadır; nedeni filtrasyon düzeyinin yağı pompa, valf ve yatakların gerekli gördüğü temizlik düzeyinde tutamamasıdır (Bkz: Yağ Hakkında).  OEM filtreler 10 mikron veya daha kabadır (yüksek yağ debileri nedeniyle daha ince filtre kullanımı mümkün olmaz). Oysa hidrolik donanım için asıl tehlike 10 mikron altındaki partiküllerdir; bunlar çalışma boşluklarına girerek zaman içerisinde aşınmaları artırırlar. 1 mikron by-pass filtre uygulaması ile yağ, KULLANILABİLECEĞİ noktaya kadar kullanılabilir; ki bu da bakım periyodlarında tavsiye edilen yağ değişim periyodlarının uzaması anlamına gelir.

2-Kullanacağınız filtre, ekipman üzerindeki OEM filtreden daha iyi olmalı: Hidrolik ekipman üzerinde mutlaka bir OEM filtre vardır. Bu filtreler 10 mikron veya daha kaba partikülleri tutabilecek yetenektedir.  Etkin bir temizlik yaparak makine üreticisinin belirlediği yağ değişim süresini uzatabilmek için 3 mikron veya daha ince süzme yapabilecek filtreler düşünülmelidir. UCUZ ÇÖZÜM ararken boşa kürek sallıyor olmanız kaçınılmaz.
3- Sahip olduğunuz ekipman üzerinde ne tip donanım var: Pistonlu pompa, oransal valf gibi elemanlar kullanılıyorsa, 300 bar üzerinde yüksek basınçlarda çalışıyorsa filtre hassasiyeti yüksek olmaldır. Donanım/filtrasyon düzeyi tablosuna bakınız >>>>
4- Filtrenin debi kapasitesi doğru belirlenmelidir;
Filtre arayışıa girdiğinizde aşağıdaki konularda bilgi toplayın ve size en uygun ekipmanın önerilebilmesi için tedarikçiyle birlikte değerlendirin.
- Filtre debisi ne kadar olmalı : Temizlenecek yağ miktarına, işletmedeki ekipman sayısına, temizlenecek yağın tipi ve viskozitesi gibi bilgilere bakılarak belirlenebilir.
- Filtrasyon hassasiyeti ne olmalı : işletmede çalışan ekipmanın üzerindeki pompa, valf, silindir, yatak gibi unsurlara, işletme basıncına, ekipmanın tedarik ve onarım maliyetine, proseste ne kadar kritik olduğuna bağlı   olarak belirlenir. Bkz. Yağ hakkında >>
 - Filtreyi sık aralıklarla kullanacağınızı   dikkate alın: Yağ diğer işlevleri yanı sıra bir işlevi de tesisatı temizleyip topladığı kirliliği filtreye taşımaktır. Yağ kirlliği önlenemiyorsa yağ bu defa bu partikülleri çalışan parçaların arasına taşır ve yağ ZIMPARA haline gelir. Yağ temizliği sürekli korunması gereken bir faktördür; bahar temizliği gibi zaman zaman yapılacak bir işlem değildir. O nedenle filtrenizi sık aralıklarla kullanmanız gerektiğini gözönünde tutun. Sık kullanmanız, aşınmaları önleyeceğinden, sistemdeki toplam kirlilik yükünü de azaltacaktır. Yağ her geçişte partiküller birer parça koparır ve kopan parçalar yeni çevrimde aşındırıcı hale gelir (Vampir Etkisi).

ETKİNLİK Mİ MALİYET Mİ
İNCE KİR PARTİKÜLLERİ DONANIMI YAVAŞ YAVAŞ ÖLDÜRÜR

Herkes iyi ürünü ucuz almak ister. ANCAK en ucuz arayışı bizi ASIL AMAÇTAN uzaklaştırır, vasata razı olmak zorunda bırakır. UNUTMAYIN!, kullandığınız ekipman yatırımı, servis-dışı kalması, onarımı ÇOK YÜKSEK MALİYETLİ ekipmandır. YAĞ TEMİZLİĞİ ekipman için YAŞAMSAL öneme sahiptir ve iyi bir filtrasyon cihazı maliyetini EN KISA ZAMANDA geri öder.
Piyasada "küçük filtre-büyük hortum" görünümlü pek çok filtrasyon cihazı bulunur. Bunlar aslında yağ transfer pompaları üzerinde kaba pislikleri tutmak üzere kullanılan filtrelerdir. Makine ve ekipmanınız üzerindeki filtreler bunlardan daha kalitelidir. Yağ temizlik beklentisinin yüksek olduğu ekipmanda hiç bir işe yaramazlar. Filtrelerin süzme hassasiyeti yükseldikçe akışa dirençleri artar, yağ geçirgenlikleri düşer, filtre öncesi basınç yükselir. Yüksek basınç, filtre elemanına zarar verebilir, ince partikülleri  basınç altında filtreden geçmeye zorlar. Bu nedenle debi yükseldikçe filtre eleman büyüklüğünün de artması (yani filtrasyon yüzeyinin büyümesi) gerekir.

FİLTREYE NASIL GÜVENEBİLİRİM
İnsan gözünün seçebileceği en küçük ölçü 40 mikrondur; bu ölçü altındaki büyüklükleri seçemeyiz. Oysa bahsettiğimiz partikül boyutları 10 mikronun altında olan 1-2 mikron ölçüleridir. Bu nedenle filtrelerde vaadedilen partikül büyüklüklerini analiz olmaksızın ayırt edebilmek imkansızdır. Görsel olarak filtreleme sonrası yağda meydana getirdiği fark (aşağıdaki görsellerdeki gibi) bir ipucu verecektir. (Temiz yağ daha akıcı olur, berraklık farkı meydana getirir, kabın çeperinde tortu izi bırakmaz). Bu nedenle satışta beyan edilen mikron süzme mertebesinin dikkatle değerlendirilmesi gerekir. En önemli kıstaslardan biri de önerilen filtrenin debiye göre filtre büyüklüğüdür. Küçük bir filtreye büyük bir hortum takılı olması filtreden yağın direnç görmeden rahatça geçebildiği, yani filtrasyon hassasiyetinin çok iyi olmayabileceği anlamına gelir.
Ambalajından doldurduğumuz YENİ YAĞ pistonlu pompa, servo ve oransal valfler gibi elemanların gerek duyduğu kirlilik sınırının üzerindedir. Aldığınız filtre yeni yağı da en az 1-2 kademe temizleyebilecek yetenekte olmalıdır. Pompa valf gibi yüksek basınçlı elemanlar 10 mikron altında boşluklarla çalışırlar. Bu boşluklara girebilen 10 mikron altı ince partiküller ÇOK DAHA TEHLİKELİDİR ve aşınmayı hızlandırırlar.



 Hidrolik yağ şeffaf görünse de pompa/valf gibi hidrolik donanımın gerektirdiği kirlilik düzeyinin üzerinde kirli olabilir. Bkz: Yağ hakkında >>>>



YAKIT FİLTRASYONU: %2-5 YAKIT TASARRUFU EDİN, ENJEKTÖRLERİ KORUYUN, OEM YAKIT ELEMAN ÖMRÜNÜ UZATIN

Yakıt tankı ve yakıt tanker üzeri uygulamaları

120 L/Dak

450 L/Dak

450 L/Dak

240 L/Dak 150 L/Dak

80 L/Dak



CAT motor yağı filtreleme üniteleri 900 Litre/Dak Flushing Filtre

SU TUTUCULU FİLTRASYON CİHAZI

TANAP Projesi kapsamında yağ   tesisatının flushing (yıkama)  ve yağ temizleme amaçlı   900 Litre/Dak (54 m3/saat kapasiteli filtrasyon cihazí ¨(EBY:120x150x140 cm; 460 Kg)

AŞAĞIDA: TÜRBİN YAĞI FİLTRASYONU:

Doğlgaz kompresör istasyonu türbin yağı

30 L/dak ve 20 L/Dak; 1 mikron motor yağı filtrasyon cihazları:

Caterpillar motorların dinamo testinden sonra yağının temizliği için filtrasyon üniteleri

20 L/dak filtrasyon cihazı: ekstrüzyon tezgah yağının suyunun alınıp temizlenmesi için. 1 mikron ana filtre, 10 mikron ön filtre, 7,5 kW ısıtıcı ve 12 L su tutucu kullanılmıştır.

Ex-Proof Üniteler

Temizlenebilir Süzgeç Filtre filtrasyonu ile NAS12 olan yağ NAS6 düzeyinde temizleniyor. Solda Ex-PROOF filtreler

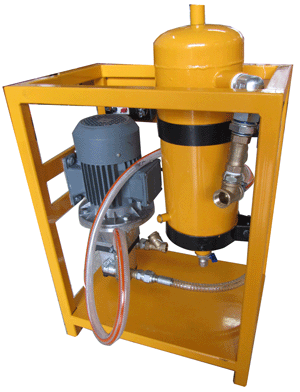

ISITICI-SU TUTUCU ÜNİTELİ dişli yağı filtrasyon cihazı

Yağ filtreye girmeden ısıtıcı ve su tutucudan geçirilerek suyunu bırakır. Emülsiye yağı arıtmak için yağ sıcak iken devridaim etmek gerekir.

SOLDA: Exproof donanımlı doğal gaz türbin yağ filtrasyon cihazları Kaba kir partikülleri içeren yağlar için yüsek kapasiteli süzgeçler





  YAĞ İÇERİSİNE SU KARIŞMASI SORUNU Büyük görmek için tıklayınız

Su ile yağ birbirlerine karışmazlar. Ancak pompadan geçerek sirküle edilen su ince parçalara ayrışarak yağ   içerisinde emülsiyon haline gelir ve yağda portakal suyu/ayranımsı bir görüntü oluşturur.

Su tutucu katmanlı filtre elemanları ile yağınızı düşük bir maliyetle kurtarabilirsiniz. (devamı için .>>>>)



NEDEN MİKRON FİLTRE-NEDEN DERİN FİLTRE

 UYGULAMA ALANLARI

YAĞ ÖMRÜNÜ UZATMAK: AYNI FİLTRE İLE FARKLI SONUÇ ALINAMAZ

İş makina ve ekipmanı üzerinde, yüksek yağ debilerini geçirebilmek için, çok ince filtre kullanılmaz. Bu nedenle kullanılan orijinal filtreler en hassas 10 veya 25 mikrondur

Araç/tezgah/makine yağlama/hidrolik sistemlerinde kullanılan yağları daha iyi temizleyebilmek için çok daha ince süzen filtreye ihtiyacınız var.

Derin filtreleme sistemi, 10 mikron yüzey filtrelerin tutamadığı ince kir partiküllerini tutarak yağın kirlenme nedeniyle değişimini önler, yağ ömrü uzar, makineniz arızaları azalır, ekipman ömrü uzar. Bakınız Yağ Hakkında

PRES YAĞI - TEZGAH YAĞLARI

İŞ MAKİNESİ-HİDROLİK SİSTEM YAĞLARI

YAKIT SİSTEMLERİ

DİZEL MOTOR YAĞLARI

DİŞLİ - REDÜKSİYON YAĞLARI

TRAFO YAĞLARI

BİTKİSEL YAĞLAR

Kirlilik ISO4406 veya NAS1638/AS4059 standartlarına göre 4-6-14 mikron kademe aralıkıları için ayrı ayrı ölçülür; en yüksek değer kirlilik değeri olarak tayin edilir.

YEMEK KIZARTMA YAĞLARI

RÜZGAR TÜRBİN YAĞLARI




ÖNEMLİ:

1- Yeni yağ temiz değildir; genellikle NAS9-10 mertebesinde kirlidir (pompa ve vallflerin kirlilik sınırında). Makineye ilk doldurmada yeni yağın 2 mikron filtre edilmesi gerekir.

2- Yağ değişimi temizliği garanti etmez: Hidrolik sistemde kullanılan yağın %65-75 kadarı depoda, %25-35 kadarı ise hidrolik tesisatta (silindirler, boru ve hortumlar) kalır. Yağ değişiminde bu kirli yağ yeni yağ ile karışır.



AVANTAJLARINIZ

- Hidrolik yağ ömrü uzar (İş makineleri için 5000 saati rahatlıkla bulacaktır; endüstriyel tesislerde yağ ömrü daha da uzun olacaktır)

- OEM hidrolik filtre elemanlarının ömrü uzar

- Hidrolik arızalar en aza iner (Hidrolik sistemlerde arızaların %80 nedeni KİRLİLİKTİR)

- Pompa, valf, silindir gibi kirliliğe hassas donanımda aşınmalar en aza iner

Sayfa Başına Dön



KOALESAN SU AYIRICI - SU TUTUCU ELEMAN
Koalesan su ayırıcı ve su tutucu elemanlar.

Koalesan su ayırıcılar yakıt içerisindeki çözünmüş ince su zerreciklerinin birleşerek daha büyük su damlaları haline gelip çökelmesine yardımcı olur.

Su Tutucu Elemanlar Yağ veya yakıttaki suyu  emer ve içlerinde tutarlar. Basınç altında dahi tuttukları suyu salmazlar.

Sayfa Başına Dön

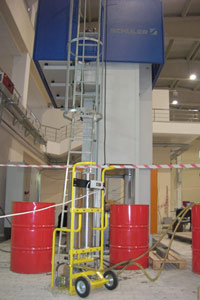

PRES YAĞI - TEZGAH YAĞI FİLTRELEME

  İŞ MAKİNELERİ - HİDROLİK YAĞ  FİLTRELEME

YAKIT FİLTRELEME SİSTEMLERİ

DİZEL MOTOR YAĞI FİTRASYONU

DİŞLİ  - DİFERANSİYEL - REDÜKSİYON YAĞLARI

TRAFO YAĞLARI

RÜZGAR JENERATÖRLERİ

 TÜRBİN YAĞLARI

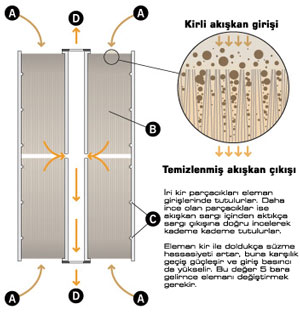

      DERİN FİLTRELEME SİSTEMİ HAKKINDA



Yüzey Filtre Elemanı (Kıvrımlı selüloz filtre elemanları alışılagelmiş filtre kartuşları

Derin Filtre Kartuşu

Filtre kartuş sargılarından yağ akışı



Avantajları

- İnce kir partikülleri derin sargı tabakaları içerisinde daha iyi tutulur.

- Filtrasyon yüzeyi, yani kir tutma miktarı yüksektir.

- Kartuş ömrü çok daha uzundur.

- Filtrenin dolması halinde delinme/tünellenme riski yoktur; aksine filtreleme hassasiyeti yükselir.



Yüzey filtrelere göre farklılıklar;

- Basınç düşümü yüksek olduğundan (yağ geçişine direnç yüksektir) tam akışlı filtre olarak kullanılamaz. Genellikle off-line filtreleme ünitesi veya by-pass olarak kullanılırlar.

- Süzme kapasitesini artırmak için filtre yüzeyinin büyük olması gerektiğinden verili bir kapasite için maliyetleri yüksek görülebilir.

Yüzey filtre kartuşları hidrolik makine ve ekipmanda OEM olarak kullanılan kartuşlardır. Kesintisiz bir çalışma için (filtrelerin sık tıkanmaması ve yüksek debilerde süzme yapılabilmesi için) bu tür filtreler kullanılmaktadır.

Bu kartuşların süzme yetenekleri kısıtlıdır ve tıkanmış halde çalıştırılmaları halinde delinme/tünellenme meydana getirerek süzme verimliliğini düşürürler.

Filtrelerin patlamaması için devre üzerinde basınç emniyet valfleri kullanılır. Fİltre tıkandığında operatörün bilgisi olmaksızın valf açılarak yağı filtrelemeden tanka boşaltır.

Derin filtre kartuşu
